Черная токопроводящая ткань для EMI-экранирования и защиты от света

1. Описание продукта

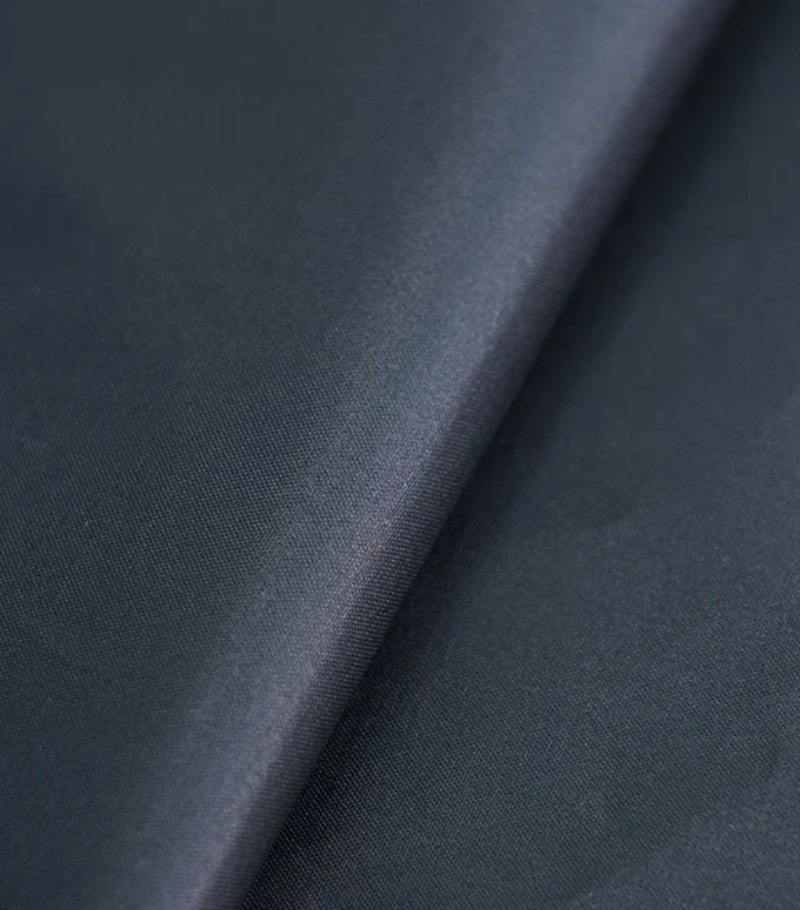

Черная проводящая ткань — это функциональный материал, изготовленный путем точного нанесения специального черного чернильного покрытия на токопроводящие тканевые основы. В качестве основы используются ткани полотняного переплетения, токопроводящие сетчатые материалы, проводящие сетки и токопроводящие нетканые материалы.

Материал сочетает электрические характеристики основы с защитными свойствами черного покрытия. В зависимости от требований к конструкции доступны два основных типа: черная токопроводящая ткань и черная изоляционная токопроводящая ткань. Они подходят для различных задач, связанных с электромагнитным экранированием, светозащитой, контролем отражений и интеграцией в компактные электронные узлы.

Hangchen Technology специализируется на разработке и производстве гибких электронных материалов, включая токопроводящие ткани, экранирующие покрытия, медные нанокомпозиты и экранирующие пленки. Компания основана в 2016 году и располагает двумя производственными площадками в Дунгуане и провинции Хэнань.

2. Основные преимущества

1. Эффективное электромагнитное экранирование

Эффективность экранирования достигает 70 дБ, что позволяет использовать материал в электронных устройствах и прецизионных узлах, где требуется снижение электромагнитных помех.

2. Хорошая электропроводность

Черная токопроводящая ткань обладает поверхностным сопротивлением не более 0,1 Ω/sq, что делает ее подходящей для применений, требующих стабильных проводящих свойств.

3. Светозащита и контроль отражений

Черное покрытие помогает ограничивать проникновение нежелательного света и уменьшать отражения. Это особенно важно для дисплейных модулей, камер и оптических компонентов.

4. Устойчивость поверхности

Покрытие обладает устойчивостью к отпечаткам пальцев, окислению и царапинам, что способствует сохранению внешнего вида и функциональности материала при эксплуатации.

5. Надежное сцепление покрытия

Прочность сцепления чернильного покрытия составляет не менее 4B, обеспечивая хорошую адгезию к тканевой основе.

6. Соответствие экологическим требованиям

Материал соответствует заявленным требованиям по отсутствию галогенов, а также требованиям EU RoHS 2011/65/EU и REACH. Это делает его подходящим для применения в различных электронных изделиях, ориентированных на международные рынки.

7. Два варианта электрических характеристик

В зависимости от требований проекта можно выбрать токопроводящий или изоляционный вариант. Это позволяет учитывать особенности электрической изоляции, экранирования и конструкции конечного изделия.

3. Технические характеристики

Примечание: характеристики зависят от выбранного типа материала. Значения поверхностного сопротивления двух вариантов существенно различаются, поэтому при подборе необходимо учитывать требования к электрическим свойствам готового изделия.

4. Области применения

Электроника и дисплейные модули

Черная токопроводящая ткань применяется для оптического экранирования в пленочных и конструкционных элементах LCD- и OLED-дисплеев смартфонов и планшетов. Она также подходит для модулей камер и подэкранных датчиков, где требуется сочетание светозащиты и электромагнитного экранирования.

Автомобильная электроника

Материал может использоваться в центральных дисплеях автомобилей, приборных панелях и открытых сборках радарных модулей. Его свойства позволяют учитывать требования к контролю света и снижению электромагнитных помех в компактных электронных системах.

Светозащитные рамки и панели

Черное покрытие подходит для конструкций рамок, панелей и других элементов дисплеев, где необходимо ограничивать паразитное проникновение света и уменьшать нежелательные отражения.

Прецизионные приборы и медицинское оборудование

Материал может применяться во внутренних экранирующих прокладках точных приборов и медицинского оборудования для снижения отражательных и электромагнитных помех в соответствующих узлах конструкции.

Экранирующие прокладки и уплотнения

Черная токопроводящая ткань также подходит для изготовления функциональных прокладок, включая черные поролоновые прокладки с тканевыми элементами, а также для решений по электромагнитному уплотнению швов оборудования.

5. Возможности производителя

Hangchen Technology — предприятие, специализирующееся на гибких электронных материалах и технологиях электромагнитного экранирования. Собственная инженерная команда обеспечивает разработку материалов и производственные процессы для различных промышленных задач.

Основные преимущества сотрудничества:

• Специализация на токопроводящих материалах и EMI-экранировании.

• Производственные площадки в Дунгуане и провинции Хэнань.

• Разработка токопроводящих тканей, покрытий, медных нанокомпозитов и экранирующих пленок.

• Около 20 поданных патентных заявок и 2 зарегистрированных товарных знака.

• Работа с решениями для потребительской электроники, автомобильной электроники, телекоммуникаций, промышленности и медицины.

• Международные поставки стандартизированных EMI-материалов в Юго-Восточную Азию, Европу и Америку.

• Организация складирования, таможенного сопровождения и послепродажного обслуживания.

Компания придерживается принципа клиентоориентированности, уделяет внимание качеству продукции, точности производства и оперативности сервиса, а также развивает долгосрочные партнерские отношения.

6. Рекомендации по выбору материала

При выборе черной токопроводящей ткани рекомендуется учитывать следующие параметры:

• Толщина материала: подбирается с учетом доступного пространства и конструкции электронного узла.

• Поверхностное сопротивление: для электрически проводящих решений предусмотрен вариант с сопротивлением ≤ 0,1 Ω/sq; для изоляционного варианта — ≥ 10⁶ Ω/sq.

• Требования к экранированию: необходимо учитывать рабочий диапазон частот, конструкцию узла и требуемую эффективность EMI-экранирования.

• Оптические характеристики: важны для дисплеев, камер, датчиков и других компонентов, чувствительных к свету и отражениям.

• Адгезия покрытия: значение ≥ 4B следует учитывать при оценке надежности покрытия в составе готового изделия.

• Экологические требования: необходимо согласовать требования RoHS, REACH и отсутствие галогенов для конкретного проекта.

Для точного подбора материала рекомендуется заранее определить условия эксплуатации, электрические параметры и требования к светозащите.

7. Заказ и сотрудничество

Черная проводящая ткань подходит для производителей электронных компонентов, дисплейных модулей, автомобильной электроники, прецизионных приборов и оборудования, нуждающегося в функциональных материалах для светозащиты и электромагнитного экранирования.

Hangchen Technology приглашает производителей и промышленных партнеров к сотрудничеству в области гибких электронных материалов. При выборе подходящего варианта рекомендуется предоставить требования к толщине, поверхностному сопротивлению, экранированию и области применения для согласования технических характеристик.

Выбирайте черную токопроводящую ткань для интеграции в электронные конструкции, где важны контролируемые электрические свойства, надежное черное покрытие и сочетание светозащиты с EMI-экранированием.
